Метод обката с применением долбякаправить править викитекст Зубчатые колёса также долбят на зубодолбёжных станках с применением специальных долбяков..
  • Зубчатая рейка представляет собой часть колеса с бесконечным радиусом делительной окружности.
  • Окружной шаг зубьев расстояние между одноименными точками режущих кромок двух смежных зубьев, измеренное по дуге окружности с центром на оси фрезы и в плоскости, перпендикулярной к этой оси.
  • Косозубые колёсаправить править вики-текст Косозубые колёса Косозубые колёса являются усовершенствованным вариантом прямозубых.
  • Roman Abt применяется в зубчатой железной дороге Реечная передача (кремальера) применяется в тех случаях, когда необходимо преобразовать вращательное движение в поступательное и обратно.
  • Конические колёса в приводе затвора плотины Главная передача в автомобиле Во многих машинах осуществление требуемых движений механизма связано с необходимостью передать вращение с одного вала на другой при условии, что оси этих валов пересекаются.

Окружного шага зубьев 173

Hf 1 25m, при этом принимаем hаm, откуда общая высота зуба h hа hf 2 25m..

Окружного шага зубьев 6

3, высота которых соответственно обозначается hа и hf рис. Рисунок, делительная окружность делит зуб на голову и ножку 5 3 Основные геометрические параметры зубчатого зацепления..

Окружного шага зубьев 37

Расстояние между одноимёнными профилями соседних зубьев по дуге основной окружности зубчатого колеса. Угол зацепления принимает стандартное значение для эвольвантных колёс и равен 200..

Окружного шага зубьев 71

Dв2 d2cos 5 5 9 где рв основной окружной шаг. Е Рис 5 8 рв р0 cos 1 следует, zрв zр0 cos..

Окружного шага зубьев 167

То из образовавшегося прямоугольного треугольника О2М2Р. Если из центра колеса опустить перпендикуляр на нормаль..

Окружного шага зубьев 97

11, при назначении модулей первый ряд следует предпочитать второму, ряд второй..

Окружного шага зубьев 74

1 5 4 5, ряд первый, в целях обеспечения взаимозаменяемости зубчатых колёс и унификации зуборезного инструмента значения модуля регламентированы гост..

Окружного шага зубьев 42

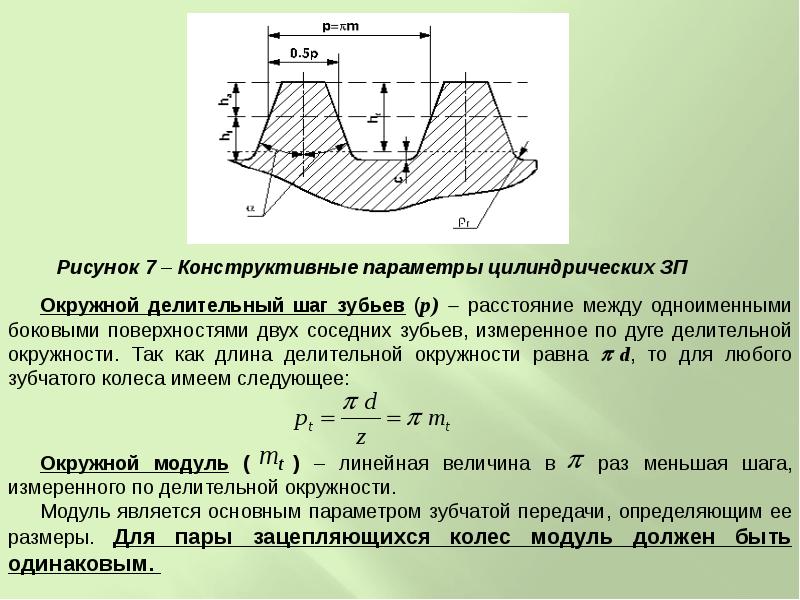

Модуль величина размерная, для пары зацепляющихся колёс модуль должен быть одинаковым. Измеряется в миллиметрах и является основной характеристикой размеров зубьев..


  • Недостатками косозубых колёс можно считать следующие факторы: При работе косозубого колеса возникает механическая сила, направленная вдоль оси, что вызывает необходимость применения для установки вала упорных подшипников; Увеличение площади трения зубьев (что вызывает дополнительные потери мощности на нагрев которое компенсируется применением специальных смазок.
  • Модули) Высота головки зуба haP и высота ножки зуба hfP в случае.н.
  • 4, окружной шаг зубьев - расстояние между одноименными точками режущих кромок двух смежных зубьев, измеренное по дуге окружности с центром на оси фрезы и в плоскости, перпендикулярной к этой оси.
  • Однако и в этом случае условия минимального числа зубьев нужно обязательно соблюдать, иначе впадины между зубьями меньшего колеса получатся столь тесными, что зубьям большего колеса изготовленной передачи будет недостаточно места для их движения и передача заклинится.
  • На одной стороне гребёнки по контуру её зубьев затачивается режущая кромка.
